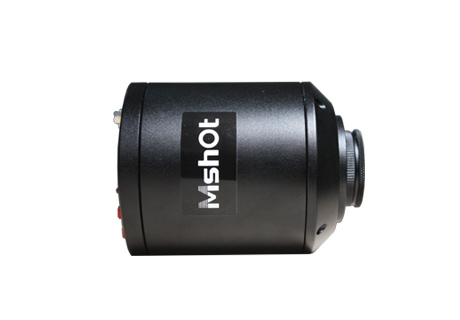

高速率、色彩還原真實、自動白平衡、像質清晰、操作簡易靈活的專業VGA模擬攝像頭MD26，它是一款不同于普通的USB、1394、網絡接口的攝像儀，可以支持三種輸出模式，可直接聯顯微鏡、電腦及顯示器 ，不需要電腦主機的參與，即可完成在顯示器上顯示視頻圖像的高端VGA數碼攝像儀。實時預覽的最大分辨率為1600 x 1200像素，動態顯示的幀率可達15fps。能支持比其小的分辨率，預覽速度更快，可以支持模擬信號和數字信號同時輸出。硬件采用了低噪聲、高動態范圍的傳感器，保證了視覺的完美品質。

MD26操作界面介紹：

①開關ON/OFF：
開機功能,接通電源直接開機,LED燈亮，開機
關機功能,拔電源關機, LED燈熄滅
②電源插座DC 5V：直流5伏電源接口
③視頻接口VIDEO OUT：電腦標準VGA視頻接口
④USB接口：開機后插入U(xiǎn)SB線即可從電腦端口看到圖像
⑤菜單五向鍵操作區：
Menu UP DOWN LEFT LEFT

MD26操作提示：

按鍵操作說明

在未進入菜單之前，五個按鍵作為快捷鍵使用。UP按鍵為放大功能，DOWN按鍵為縮小功能。LEFT按鍵為自動曝光（AE）功能，RIGHT按鍵為自動白平衡（AWB）功能鍵使用。MENU按鍵作為進入菜單功能。

菜單操作說明

進入主菜單后，移動上下按鍵可以移動選擇項，當確定選中某項功能后，操作左右按鍵進入功能操作。

顯示設置

對比度：圖像的對比度值
亮度：圖像的亮度值
銳度：圖像的銳度值
飽和度：圖像的飽和度值
分辨率：輸出圖像的分辨率，支持1280*1024、1024*768（出廠設定）、1366*768和1280*720四種分辨率。左右選擇要輸出的分辨率，按Menu鍵進入圖1-3界面：選擇保存，長按Menu鍵近5秒顯示"…ok"表示成功切換分辨率，否則不成功。返回則表示不保存并恢復到之前的分辨率。（注意：如果當前分辨率與所選擇的分辨率一樣，則不進入圖1-3選擇界面。圖像凍結時，切換分辨率會恢復到動態圖像！，切換分辨率也會刪除已保存的圖片）
返回：按Menu鍵或者左右按鍵確認退出

相機設置:

語言：菜單語言，支持英語和簡體中文（默認語言為英語）
頻閃：光源頻率適應，用于消除工頻閃爍。支持50赫茲和60赫茲兩種頻率。
曝光：自動曝光開關，當自動曝光為"鍵控"時，曝光一次完成后不再曝光，為"自動"時處于自動曝光狀態（注：如果快捷鍵選擇"自動曝光"也改變這里菜單的狀態為"自動"）。
默認設置：按Menu鍵或者左右鍵進，上下選擇菜單，左右鍵或者M(jìn)enu鍵確定是否恢復為出廠默認，各項參數和功能恢復到出廠默認設置（輸出的分辨率不恢復為XGA），并恢復到動態圖像。
返回：按Menu鍵或者左右按鍵確認退出

色彩設置:

圖像：有彩色模式，單色模式，以及負片模式
紅增益：相機的紅色增益，默認為50，50的增益比例為1；
綠增益：相機的綠色增益，默認為50，50的增益比例為1；
藍增益：相機的藍色增益，默認為50，50的增益比例為1；
白平衡：鍵控為白平衡一次，自動則一直處于白平衡狀態，白平衡下顏色增 益均回到單倍狀態（注：如果快捷鍵選擇"自動白平衡"也改變這里菜單的狀態為"自動"）
返回：按Menu鍵或者左右按鍵確認退出

線標設置:

線： 坐標線選擇，共有六條（注：十字光標開啟后，只有四條）
線標： 線標可以改變線條的橫、豎狀態，默認值為橫。
線開關：開啟關閉當前選擇的坐標線
線顏色：設置坐標線的顏色以及十字光標的顏色
線大�。哼x擇當前線的大小
線位置：通過左右按鍵可以移動位置，有掉電保存，下次開機可不用重設。
返回：按Menu鍵或者左右按鍵確認退出

功能設置:

凍結： 凍結圖像
對比： 圖像的左、右對比
鏡像： 圖像左右鏡像
倒轉： 圖像上下倒轉
降噪： 降低圖像噪聲
返回：按Menu鍵或者左右按鍵確認退出。
如果為CVBS下：只有凍結、鏡像、倒轉功能

十字設置:

十字開關：開啟或關閉十字光標
十字顏色：選擇光標及線條的顏色
返 回：按Menu鍵或者左右按鍵確認退出
