接口 顯微數字化樞紐
隨著科研技術的發展及經濟效率的要求,在成像技術方面,數碼成像設備或者是光譜采集設備等逐漸活躍于檢驗、診斷等顯微成像技術中,以解放技術人員的雙眼。而接口是連接顯微鏡和相機所必需的設備,它不僅起到連接作用,而且對顯微成像的好壞具有重要作用。接口會影響到成像亮度的均勻性、成像效果的平場性及色彩還原性,同時也關系到成像視野范圍的大小、成像的整個光學放大倍數等等。

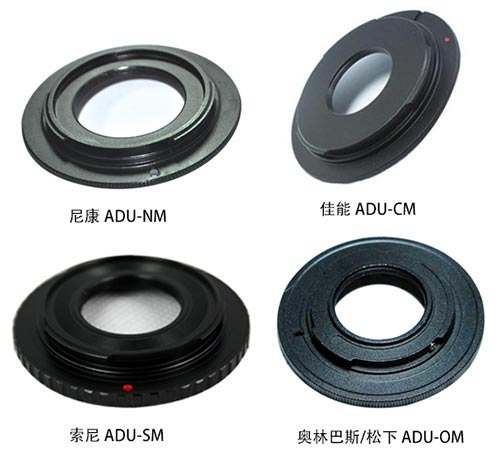

正因為接口是顯微數字化的樞紐,選擇合適優質的接口是獲得理想成像效果的先決條件。然而,接口的種類更是五花八門的。由于不同品牌的顯微鏡的接口尺寸不相同,對應的場鏡焦距有差異,對應的品牌有其對應適配的接口,如ZEISS顯微鏡接口、OLYMPUS顯微鏡接口等。

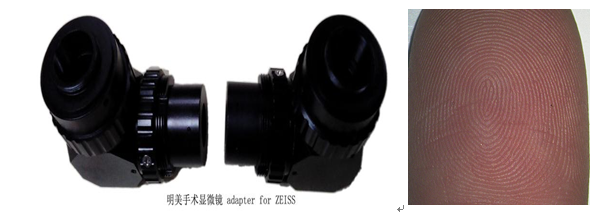

當然,對于特殊用途的顯微鏡,就如用于臨床醫療方面的手術顯微鏡、裂隙燈顯微鏡,為了對手術過程進行記錄,便于醫療監控及臨床醫學示教,數字化的醫療設備開始活躍,同時必不可少的需要數字化的樞紐——接口鏡頭。不同于普通的接口,在空間結構方面及操作的便利性的要求,特別是對接口成像的清晰性,景深方面的要求更為嚴格。
除此之外,可以按接口尺寸分為C接口、CS接口、F型接口等;按照光圈劃分為:固定光圈和可變光圈;按照倍數劃分為:定倍接口和變倍接口等等。其實,這些不同標準的分類,是根據不同需求來衡量的。
那么如何匹配合適的接口,從而獲得優質的成像效果圖呢?
對于接口鏡頭的選擇,我們必須先確認對成像的要求:
1、視野范圍、光學放大倍數:在選擇接口時,首先需要考慮的就是被測樣品的視野大小要求。光學放大倍數是跟視野范圍成反比的,即需要較大的視野范圍,則選擇的接口光學放大倍數相應的減小。通常接口的光學放大倍數有:1X、0.63X、0.5X、0.35X等。
2、匹配攝像頭的芯片靶面:這是很容易被忽略的方面,接口的視場大小是必須與相機的芯片靶面大小匹配的。比如:1/2英寸的接口鏡頭能夠支持最大的相機靶面是1/2英寸,匹配大于1/2英寸的相機成像會出現場曲、色差,更甚出現明顯分界的黑邊。
3、景深的要求:對于對景深有要求的項目,盡可能使用小的光圈;在選擇放大倍率的鏡頭時,在項目許可下盡可能選用低倍率鏡頭。
4、可安裝空間:在方案可選擇情況下,讓客戶更改設備尺寸是不現實的,比如,手術顯微鏡等臨床設備,會要求有空間的限制。這就需要特殊結構的接口來適應設備空間。
