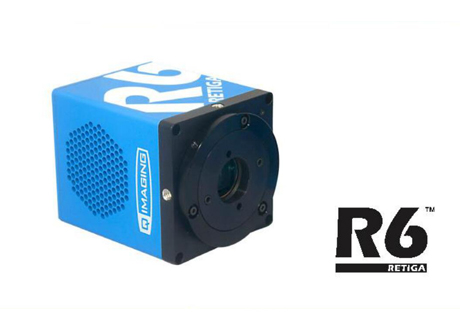

科學CCD相機 Retiga R6
科學 CCD 相機Retiga R6 , 采用最新的科學級 CCD 芯片, 集成智能圖像處理技術, USB3 高速接口, 深度半導體制冷, 擁有 16mm 對角線超大視野。無論是固定樣品的高分辨率成像, 還是組織切片掃描, 拼圖, 體式鏡成像, 活細胞, 動態弱信號捕捉, Retiga R6 是理想的提供超大視野成像, 提高您研究效率的理想選擇。相機采用 USB3.0 超高速計算機接口, 實現了真正的即插即用。相機的讀出速度為 50MHz, 全幅成像時的幀率達到每秒 6.9 幅, 在像素融合時 (Binning 2 x 2 ) 幀率可達每秒 10.9 幅, 結合相機的超高靈敏度特, 能滿足大多數高速, 高靈敏度成像需求。
Retiga R6 采用最新的可編程 FPGA 智能圖像處理技術, 擁有實時缺陷像素扣除 (Defective Pixel Removal) 和動態暗幀矯正 (Dynamic Dark Frame Correction) 等高級圖像處理功能, 能有效消除弱光成像時的熱點和暗電流噪聲, 提高相機的動態范圍和探測下限。
特點：
75% 的峰值量子效率配合低電子噪聲設計, 可以探測到工業相機無法探測到的弱信號
延長曝光時間或使用像素融合(Binning) 技術, 可以使用深度制冷的芯片探測到極弱的信號。
50 兆赫茲雙通道讀出端口提高了相機幀率, 使聚焦和拍攝樣品更加流暢
減少照明光對樣品的光漂白和光毒性
智能化在板圖像處理技術, 采用先進的實時 FPGA 算法來獲得更高質量的圖像
全新 Ocular 成像軟件
科學 CCD 相機Retiga R6應用：
時間序列成像
拼圖
體式顯微鏡
CCD芯片 |
|
芯片尺寸 |
Sony ICX-695 科學逐行掃描 CCD (黑白或者彩色) |
像素陣列 |
2688 x 2200 |
像素尺寸 |
4.54μm x 4.54μm |
芯片尺寸 |
12.5mm x 10mm (對角線長度 16mm) |
峰值量子效率 |
75% (@ 600nm) |
滿井容量 單個像素* |
>16,000e- (像素融合之后可達 >22,000e-) |
相機 |
|
輸出位數 |
14 bit (50MHz, USB 3.0); 16 bit (17.5MHz, USB 2.0) |
數字化速度 |
USB3: 50MHz |
讀出噪聲* |
<7e- typical |
幀率 全分辨率下* |
7.1fps, 像素融合 (binning 2x2) 后可達 12.8fps |
曝光時間范圍 |
25μs 到 60min |
支持的像素融合模式 |
1x1, 2x2, 4x4, 6x6, 8x8, 12x12, 16x16 |
暗電流* |
0.0007e/p/s (-12°C) |
芯片制冷 |
12°C 室溫時穩定制冷到 -20°C |
智能圖像處理技術(黑白) |
缺陷校正 (Defective Pixel Removal) |
界面 |
|
計算機平臺/操作系統 |
Windows 7 (64bit)，Windows 8 (64bit), Windows 10 (64 bit) |
數字接口 |
USB3.0 (USB2.0 可用, 但是會降低最高幀率) |
觸發信號 |
Trigger In, Expose Out, End-of-Frame, Shutter Out |
支持的觸發模式 |
Trigger First,Strobe, Bulb |
機械 |
|
光學接口 |
2/3”, C接口 |
安裝孔螺紋尺寸 |
相機 4 個側面各有一個英制 1/4-20 螺孔 |
相機尺寸 |
98.4mm x 76mm x 76mm (長 x 寬 x 高) |
重量 |
1.55lb, 0.72kg |
電源需求 |
7.5V DC, 2.5A |
